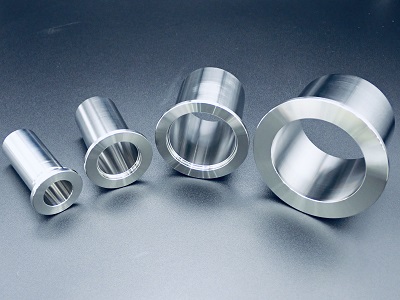

ロングフランジ
材質：304 ステンレス鋼ASTM規格
【特徴】
ロングフランジは、NW継手のシール部になります。
フランジ２枚でセンターリングをはさみ、クランプで締めることでシールします。
単体では使わず、フレキシブルチューブや配管と溶接して使います。
またロングフランジは50ｍｍですが、20ｍｍのショートフランジもございます。

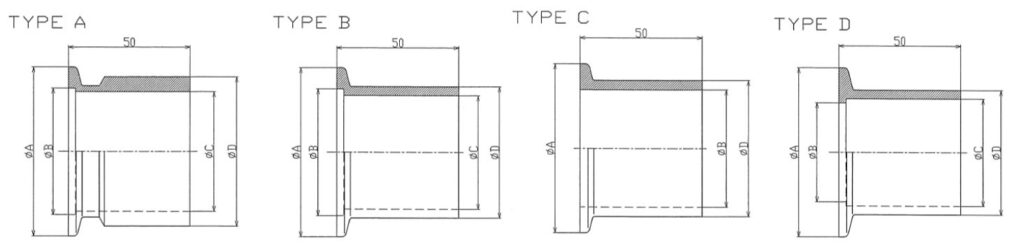

| 型式 | 口径 | TYPE | A | B | C | D |
|---|---|---|---|---|---|---|
| SF-10N-50 | NW10 | B | 30 | 12.2 | 10 | 13.8 |
| SF-16N-50 | NW16 | A | 30 | 17.2 | 17.5 | 21.7 |
| SF-25N-50 | NW25 | B | 40 | 26.2 | 24 | 27.2 |
| SF-40N-50 | NW40 | B | 55 | 41.2 | 39 | 42.7 |
| SF-50N-50 | NW50 | D | 75 | 52.2 | 54.9 | 60.5 |
| SF-63N-50 | NW63 | C | 87 | 70.2 | - | 76.3 |
